كيف تعمل غرف التبخير في حالة وجود مصدر حرارة بدرجة حرارة منخفضة؟

ظهرت غرف البخار كعنصر حاسم في الإدارة الحرارية، خاصة عند التعامل مع تبديد الحرارة في الأنظمة الإلكترونية والميكانيكية المختلفة. باعتباري موردًا لغرف البخار، فقد شهدت بشكل مباشر الطلب المتزايد على حلول نقل الحرارة الفعالة، خاصة في حالات مصادر الحرارة المنخفضة الحرارة. في هذه المدونة، سوف أتعمق في كيفية عمل غرف البخار في مثل هذه الظروف ولماذا تعتبر خيارًا ممتازًا لتطبيقات معينة.

فهم أساسيات غرف البخار

قبل استكشاف أدائها في سيناريوهات مصادر الحرارة المنخفضة الحرارة، من الضروري فهم مبدأ التشغيل الأساسي لغرف البخار. غرفة البخار عبارة عن جهاز مسطح ومحكم الإغلاق مصنوع عادة من المعدن، مثل النحاس أو الألومنيوم. يوجد داخل الحجرة كمية صغيرة من سائل العمل، عادة الماء، وبنية الفتيل.

يعتمد تشغيل غرفة البخار على عملية تغيير الطور لسائل العمل. عندما يتم تطبيق الحرارة على جزء واحد من غرفة البخار (قسم المبخر)، يمتص سائل العمل الحرارة ويتبخر. ينتقل البخار الناتج بعد ذلك إلى الجزء الأكثر برودة من الغرفة (قسم المكثف) بسبب اختلاف الضغط الناتج عن تدرج درجة الحرارة. في قسم المكثف، يطلق البخار الحرارة الكامنة ويتكثف مرة أخرى إلى سائل. يقوم هيكل الفتيل، والذي يمكن أن يكون مصنوعًا من مسحوق متكلس أو شبكة أو أخاديد، بنقل السائل المكثف مرة أخرى إلى قسم المبخر من خلال العمل الشعري، مما يكمل الدورة.

سيناريوهات مصدر الحرارة المنخفضة الحرارة

يمكن العثور على مصادر الحرارة ذات درجات الحرارة المنخفضة في مجموعة متنوعة من التطبيقات. على سبيل المثال، في بعض الأجهزة الإلكترونية المحمولة مثل الأجهزة اللوحية وأجهزة الكمبيوتر المحمولة، قد لا تكون الحرارة الناتجة عن المعالجات عالية كما هي الحال في أجهزة الكمبيوتر المكتبية عالية الأداء. بالإضافة إلى ذلك، في بعض أجهزة الاستشعار الصناعية ومعدات المراقبة، تكون متطلبات تبديد الحرارة منخفضة نسبيًا. في هذه الحالات، قد لا تكون طرق نقل الحرارة التقليدية مثل المشتتات الحرارية البسيطة كافية لضمان التبريد الفعال، ويمكن أن توفر غرف البخار حلاً أكثر فعالية.

كيف تعمل غرف البخار في حالات مصدر الحرارة ذات درجات الحرارة المنخفضة

تعزيز انتشار الحرارة

إحدى المزايا الرئيسية لغرف البخار في سيناريوهات مصادر الحرارة ذات درجات الحرارة المنخفضة هي قدرتها على نشر الحرارة بشكل أكثر فعالية. حتى مع وجود كمية صغيرة نسبيًا من الحرارة المدخلة، يمكن لغرفة البخار أن تنشر الحرارة بسرعة عبر كامل مساحة سطحها. وذلك لأن الطور البخاري لسائل العمل يتمتع بموصلية حرارية عالية جدًا، أعلى بكثير من تلك الخاصة بالمعادن الصلبة. ونتيجة لذلك، يتم التخلص من نقاط الاتصال المحلية، ويصبح توزيع درجة الحرارة عبر الجهاز أكثر اتساقًا.

على سبيل المثال، فكر في جهاز لوحي مزود بمعالج منخفض الطاقة. تتركز الحرارة الناتجة عن المعالج في منطقة صغيرة. إذا تم استخدام المشتت الحراري البسيط، فقد لا يتم توزيع الحرارة بالتساوي، مما يؤدي إلى ارتفاع درجة الحرارة المحلية. ومع ذلك، عند استخدام غرفة البخار، تنتشر الحرارة بسرعة عبر سطح الغرفة، مما يقلل درجة الحرارة عند مصدر الحرارة ويحسن الأداء الحراري العام للجهاز.

حساس للتدرجات الصغيرة في درجات الحرارة

غرف البخار حساسة للغاية حتى للتدرجات الحرارية الصغيرة. في حالات مصدر الحرارة ذات درجة الحرارة المنخفضة، حيث يكون فرق درجة الحرارة بين مصدر الحرارة والبيئة المحيطة صغيرًا نسبيًا، لا تزال غرفة البخار قادرة على العمل بفعالية. يمكن أن تحدث عملية تغيير الطور لسائل العمل حتى مع وجود كمية صغيرة من الحرارة المدخلة، طالما كان هناك اختلاف في درجة الحرارة بين المبخر وأقسام المكثف.

يلعب هيكل الفتيل الموجود في غرفة البخار دورًا حاسمًا في هذه العملية. إنه يضمن إمكانية نقل السائل المكثف مرة أخرى إلى قسم المبخر حتى في ظل ظروف درجات الحرارة المنخفضة. القوة الشعرية التي يوفرها هيكل الفتيل قوية بما يكفي للتغلب على المقاومة والحفاظ على الدورة الدموية المستمرة لسائل العمل.

التوافق مع أنظمة الطاقة المنخفضة

غرف البخار مناسبة تمامًا للأنظمة منخفضة الطاقة. وهي لا تتطلب كمية كبيرة من الطاقة لتشغيلها، مما يجعلها مثالية للتطبيقات التي يكون فيها استهلاك الطاقة أمرًا مثيرًا للقلق. على عكس بعض أنظمة التبريد النشطة، مثل المراوح أو المضخات، فإن غرف البخار هي أجهزة سلبية تعتمد فقط على عملية تغيير الطور لسائل العمل والعمل الشعري.

بالإضافة إلى ذلك، فإن الحجم الصغير لغرف البخار يجعل من السهل دمجها في الأجهزة منخفضة الطاقة. يمكن تصميمها لتناسب المساحات الضيقة، والتي غالبًا ما تكون متطلبًا في المنتجات الإلكترونية المحمولة والمصغرة.

تطبيقات في حالات مصدر الحرارة المنخفضة الحرارة

الأجهزة الإلكترونية المحمولة

كما ذكرنا سابقًا، غالبًا ما تحتوي الأجهزة الإلكترونية المحمولة مثل الأجهزة اللوحية وأجهزة الكمبيوتر المحمولة والهواتف الذكية على مصادر حرارة منخفضة الحرارة. يمكن لغرف البخار تحسين الأداء الحراري لهذه الأجهزة بشكل كبير، مما يؤدي إلى تجربة مستخدم أفضل وعمر أطول للجهاز. على سبيل المثال، في الكمبيوتر المحمول، يمكن أن تساعد غرفة البخار في الحفاظ على درجة حرارة وحدة المعالجة المركزية ضمن نطاق آمن، مما يمنع الاختناق الحراري ويضمن أداءً مستقرًا.

أجهزة الاستشعار الصناعية ومعدات المراقبة

غالبًا ما تتعرض أجهزة الاستشعار الصناعية ومعدات المراقبة لظروف بيئية مختلفة وتحتاج إلى العمل بشكل موثوق. تولد هذه الأجهزة كمية صغيرة نسبيًا من الحرارة، ولكن لا يزال التبديد الفعال للحرارة ضروريًا لضمان القياس الدقيق والاستقرار على المدى الطويل. يمكن أن توفر غرف البخار حل تبريد موثوقًا وفعالًا لهذه التطبيقات، مما يحمي المكونات الحساسة من الحرارة الزائدة.

منتجاتنا من غرفة البخار

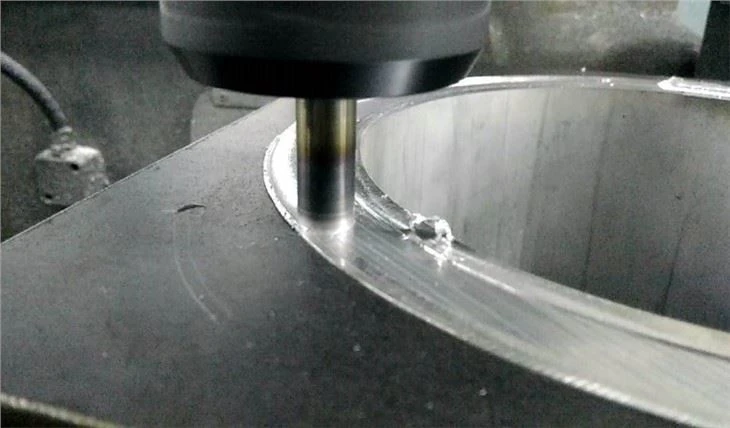

باعتبارنا موردًا لغرفة البخار، فإننا نقدم مجموعة واسعة من المنتجات المناسبة لحالات مصادر الحرارة ذات درجات الحرارة المنخفضة. ملكنالوحة تبريد المياه بالوعة الحرارةتم تصميمه لتوفير تبديد فعال للحرارة في التطبيقات التي تتطلب التبريد المائي. فهو يجمع بين مزايا غرف البخار وتبريد الماء، مما يضمن أداءً حراريًا ممتازًا حتى في البيئات ذات درجات الحرارة المنخفضة.

ملكناغرفة بخار بالوعة الحرارة المخصصةيمكن تخصيصها وفقًا للمتطلبات المحددة للتطبيقات المختلفة. سواء أكان الأمر يتعلق بالشكل أو الحجم أو متطلبات تبديد الحرارة الفريدة، يمكننا تصميم وتصنيع غرفة بخار تلبي احتياجاتك.

بالإضافة إلى ذلك، لديناغرفة بخار قابلة للنفخهو منتج جديد يوفر المرونة وسهولة التركيب. يمكن نفخها لتناسب المساحات المختلفة، مما يجعلها خيارًا مثاليًا للتطبيقات ذات المساحة المحدودة.

خاتمة

تعتبر غرف البخار فعالة للغاية في حالات مصدر الحرارة ذات درجات الحرارة المنخفضة. إن قدرتها على نشر الحرارة، والحساسية للتدرجات الصغيرة في درجات الحرارة، والتوافق مع أنظمة الطاقة المنخفضة تجعلها خيارًا ممتازًا لمجموعة واسعة من التطبيقات، بدءًا من الأجهزة الإلكترونية المحمولة وحتى أجهزة الاستشعار الصناعية. باعتبارنا موردًا لغرفة البخار، فإننا ملتزمون بتوفير منتجات وحلول عالية الجودة لتلبية الاحتياجات المتنوعة لعملائنا.

إذا كنت مهتمًا بمنتجات غرف البخار الخاصة بنا وترغب في مناقشة متطلباتك المحددة لتبديد الحرارة، فلا تتردد في الاتصال بنا للشراء وإجراء المزيد من المناقشات. نحن نتطلع إلى العمل معك لإيجاد أفضل حل للإدارة الحرارية لتطبيقك.

مراجع

• إنكروبيرا، إف بي، وديويت، دي بي (2002). أساسيات نقل الحرارة والكتلة. جون وايلي وأولاده.
• كافياني، م. (1994). مبادئ انتقال الحرارة في الوسائط المسامية. سبرينغر.
